一、產品用途
該產品適用于零部件、電子元件、金屬材料的防護層以及工業產品的鹽霧腐蝕性試驗
二、符合標準
參照國家軍用鹽霧試驗標準GJB 150.11A-2009
國家軍用鹽霧試驗標準GJB 150.28A-2009
GB/T 1771-2007 《色漆和清漆 耐中性鹽霧性能的測定》
電工電子產品鹽霧試驗的標準GB 2423.17
GB 2423.18-2021《交變 氯化鈉溶液》，
DIN 50014-1985 《氣候及其技術應用 標準氣候》
DIN 50017-1982 《氣候及其技術應用 人工冷凝氣候試驗箱》
DIN 50021-1988 《各種氯化鈉溶液的噴霧試驗》
PV 1210-2004 《車身及附件腐蝕檢驗》
ASTM G85 《美國材料實驗協會 改良后鹽霧實驗的標準操作規程》
GB/T 10125-1997 《人造氣氛腐蝕試驗 鹽霧試驗》
GB/T 12967.3-2008《鋁及鋁合金陽極氧化膜檢測方法 第3部分：銅加速乙酸鹽霧試驗（CASS試驗）》
QB/T3826-1999《輕工產品金屬鍍層和化學處理層的耐腐蝕試驗方法中性鹽霧試驗(NSS)法》
QB/T3827-1999《輕工產品金屬鍍層和化學處理層的耐腐蝕試驗方法乙酸鹽霧試驗(ASS)法》
QB/T3828-1999《輕工產品金屬鍍層和化學處理層的耐腐蝕試驗方法銅鹽加速乙酸鹽霧試驗(CASS)法》
GB/T5170.8-2008 電工電子產品環境試驗設備檢驗方法-鹽霧試驗設備
GB10587《鹽霧試驗箱技術條件》
三、驗收條件
ASTM B117中性鹽水連續噴霧試驗
ISO 16750-4 鹽霧/溫濕度交變?cè)囼?yàn)
GB2423.18 鹽霧/濕潤/靜置交變測試
VW80000 噴霧/靜置 帶電工作交變測試
GMW3172-9.4.7 鹽霧/濕潤交變測試
GMW3172-9.4.8 干燥/噴淋交變測試
四、規格與技術參數
|
型號 |
工作室尺寸 |
功率 |
|
TLT-FHYS-60D |
450*600*400 |
3.5kw |
|
TLT-FHYS-90D |
600*900*500 |
4.5kw |
|
TLT-FHYS-110D |
750*1100*500 |
6.5kw |
|
TLT-FHYS-130D |
850*1300*600 |
8.5kw |
|
TLT-FHYS-200D |
900*2000*6000 |
14.5kw |
1. 溫度范圍：+10℃～+55℃ +10℃～+70℃ （鈦板內箱）
2. 溫度均勻度：≤ 2.0℃
3. 溫度波動度：±0.5℃
4. 濕度范圍：30%～98%
5. 鹽霧沉降量：1～2ml/80cm2.h
6. 噴霧方式：氣動式，連續、間斷噴霧可隨意調節
7. 飽和筒溫度范圍：飽和空氣筒溫度范圍: Rt+5℃～75℃
8. 空氣壓力：0.2 – 0.4Mpa
9. 噴霧壓力：0.05～0.17 Mpa/cm²
10. 試驗時間：0—999 H、M、S可調
11. 噴霧系統：塔式或擋板式噴霧裝置加無結晶噴嘴（霧粒更細且分布均勻）
12. 噴霧時間：0～9999（S、M、H）且周期可調
13. 箱內濕度控制：底部水槽供濕 外置鍋爐供濕
14. 鹽液收集：配標準漏斗和標準計量筒
15. 鹽液過濾：吸液管處裝配水質過濾器（防止噴嘴堵塞而終止試驗）
16. 鹽液預熱：鹽液溫度與箱內溫度均衡（不致鹽液溫度過低影響試驗溫度）
17. 環境溫度：5℃～＋28℃；
18. 環境濕度：≤85%；
19. 電源要求： AC 380（ ±10%）V/50HZ 三相五線制；
五、控制系統
1、采用鈦管加熱器；
2、溫濕度控制儀表采用觸摸屏，全進口超大畫面，操作簡單，程式編輯容易，帶R232通訊口；
3、準度：0.1℃(顯示范圍)；
4、解析度：±0.1℃；
5、感溫傳感器：PT100鉑金電阻測溫體；
6、控制方式：熱平衡調溫調濕方式；
7、溫濕度控制采用P . I . D＋S.S.R系統同頻道協調控制；
8、具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為準確穩定；
9、控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；
10、具有10組程式、每組100段、每段可循環999步驟的容量，每段時間設定較大值為99小時59分；
11、具有RS-232或RS-485通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機、打印曲線、數據等功能；
13、控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使壽命更長久）
14、執行元器件：施耐德交流接觸器，小型繼電器，固態繼電器
15、試驗箱超溫、缺水保護，
16、飽和器缺水保護；
六、試驗箱結構

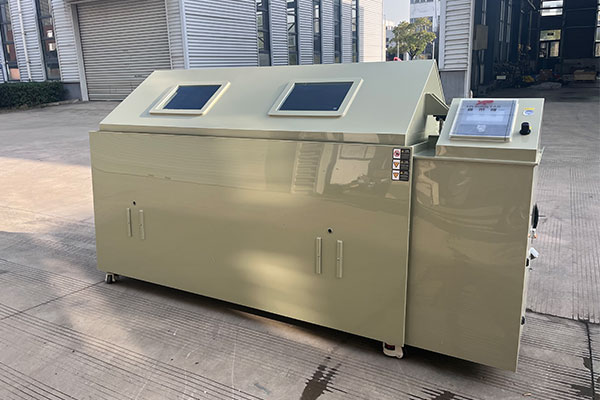

內外箱體材料選用阻燃型聚丙烯（PP）塑料板材，箱蓋材料同樣為聚丙烯（PP）板材，外表光潔明亮無劃痕，耐腐蝕、易清洗、無泄露。在箱蓋前面位置設計兩個透明觀察窗，在試驗過程中可以從外部清楚地觀察到室內的試驗狀況而不影響試驗結果，觀察窗使用鋼化玻璃，不使用亞克力，避免因?yàn)楦邷貙?dǎo)致亞克力板材變形塌陷。并且箱蓋設計成110度最佳頂角，使試驗過程中產生的冷凝水不會滴落到樣品上影響試驗結果。箱蓋與箱體采用水密封，防止鹽霧外溢，從而影響試驗結果和腐蝕室內其它設備，甚至可能對試驗操作人員造成的傷害
七、隨機資料
1、使用操作說明書（含儀表說明書）；設備電路圖、合格證、保修卡；裝箱清單、維修保養事項，易損件及備件清單
2、附件：
（1）內裝品：噴霧塔、置物架、置物棒、標準量筒、收集器、玻璃噴嘴、除霧系統
（2）附件：試藥氯化鈉（Nacl）1瓶（含PH試紙）、量杯1只、水桶1只、連接氣管1根、塞子2只
